(一)间接空冷自动清洗系统

1.概述

由于空冷机组比湿冷机组可节省水资源约65％左右，因此我国明确提出大力发展空冷机组。但是经过实际运行，空冷机组慢慢的显示出一些不足和问题，最主要一点就是由于间冷塔长时间在露天中运行，空气中的细沙、灰尘等杂物沉积在换热翅片上，间冷塔换热翅片表面出现的积灰、积垢、杂物，一方面会减少空气通道的面积，另一方面也加大了换热翅片的传热热阻，大大降低了换热翅片的热交换能力，造成凝汽器真空增加，机组效率降低，并且换热翅片上的污垢还会造成金属的垢下腐蚀，缩短换热翅片的使用寿命。因此，需要制定对策对污垢进行清洗，合理地进行高压水冲洗、优化空气侧的流场分布，对改善凝汽器的传热效果具有重要意义。

2.间接空冷机组凝汽器换热翅片自动清洗系统特点

1）关键部件采用进口产品，如雾化喷嘴、电磁阀等；

2）伸进式清洗执行机构：清洗喷嘴伸到冷却三角区内对冷却器表面直接进行清洗；

3）上导轨平行加装电机驱动系统，运行平稳，驱动力大，能轻松拖动冲洗水管，彻底避免冲洗滑梯卡死现象；

4）清洗轨迹任意设定、清洗水压力、清洗设备水平移动速度、清洗设备垂直移动速度等；

5）另外此系统后期运行维护成本极低，结构设计合理，并配置各种检测传感器，避免意外造成系统损坏。

6）系统采用可编程控制器（PLC）控制，无需人员跟踪，有远程控制功能，可实现电厂集控室一键式全智能高效清洗，实现可防错报警无人值守。

7）控制方式灵活，功能配置丰富。就地操作时可选无线遥控方式，操作人员可手持遥控器在远离冲洗梯30米范围内操控清洗控制箱的启动和停止，避开喷水区域同时也保证人员安全。远控操作时，运行人员可在集控室冲洗作业画面实时观察冲洗梯位置、喷头位置等状态，并一键发出冲洗流程启动、停止指令，画面上相应会反馈出冲洗梯实时冲洗动作，表征正在进行冲洗的冷却三角位置及冲洗高度等。

3.间接空冷机组凝汽器换热翅片自动清洗系统构成

本系统包括水平设置的上导轨和下导轨，上导轨和下导轨之间设有平移滑梯，平移滑梯上设有清洗架，清洗架和平移滑梯间设有升降驱动装置，清洗架可以通过升降驱动装置在平移滑梯上上下移动对空冷凝汽器换热翅片进行上下作业清洗。在上下导轨上设有水平驱动装置，在清洗完一个冷却三角后，通过水平驱动装置驱动清洗架和平移滑梯，移动到另一个冷却三角继续进行清洗作业，如此直到清洗完所有冷却三角为止。

另清洗装置上设有清洗架自动收放机构，当清洗完一个冷却三角后，清洗架自动回收，当清洗装置移动到下一个冷却三角后，清洗架打开进行清洗作业。

清洗架两侧横管上各均匀布置有12个高压喷嘴，可以无死角、大面积对空冷凝汽器换热翅片进行彻底清洗。

在塔内底部环形轨道旁加装高压水管移动的拖链装置。此拖链装置包括：拖链导向槽、尼龙拖链、拖链滚轮等组成。首先在塔内环形轨道旁边安装轨道槽，拖链槽绕间冷塔安装一圈，拖链装在拖链槽内。高压软管一端与取水口连接，另一端连接清洗装置，水平移动部分在拖链内与拖链一起随清洗装置移动，动力电缆和控制电缆也全部放在移动拖链槽内，能够跟随清洗装置水平移动时自动跟随移动，实现清洗装置完全自动化，减少了人力拖拉的麻烦。

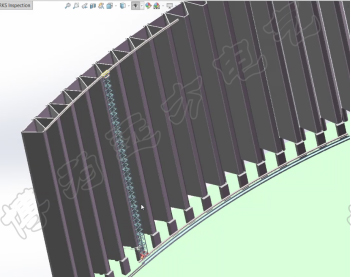

    清洗装置整体示意

4.间接空冷机组控制系统

1）就地无线遥控方式

就地控制时，当带水作业以后，现场喷水量很大，人员无法接近，给操作带来不便。为此在就地控制箱手动控制的基础上，增加了无线遥控方式。进行冲洗作业时，运行人员手持遥控器可在远离冲洗梯30米的位置进行遥控操作，发现问题也可随时停止系统运行。

2）一键式全自动顺序控制模式

冲洗梯水平行走在上下两端导轨加装驱动电机，采用变频器加编码器加限位开关互相配合精确传动的方式，同时在清洗架上布置倾角传感器，利用其数据对两侧驱动电机进行调速控制，使清洗梯平移时其轴线始终保持与翅片管平行，避免清洗梯倾斜或卡滞，保证平稳运行。

就地控制箱内配备可编程控制器（PLC），接入各限位开关状态、倾角状态及就地按钮和旋钮指令，输出变频器启动和停止指令、接触器线圈吸合及断开指令。当控制模式选择为“自动”时，给出“开始”指令，便会由PLC控制整套系统全自动运行，控制滑梯的行走/停止、喷头的行走/停止、衍架的抬/落、滑梯姿态的自动调整等，到滑梯行走触碰到扇区尾端限位开关后，系统自动停止运行，各电机自动断电，冲洗工作一键自动完成。
